射频无源器件
射频无源器件
QY-HYD-18/40-KE
频率范围:18000~40000MHz
插入损耗: ≤3.2dB
主路驻波:≤1.8
支路驻波:≤1.8
接头类型:2.92mm
阻抗:50Ω
承受功率:30W
详情

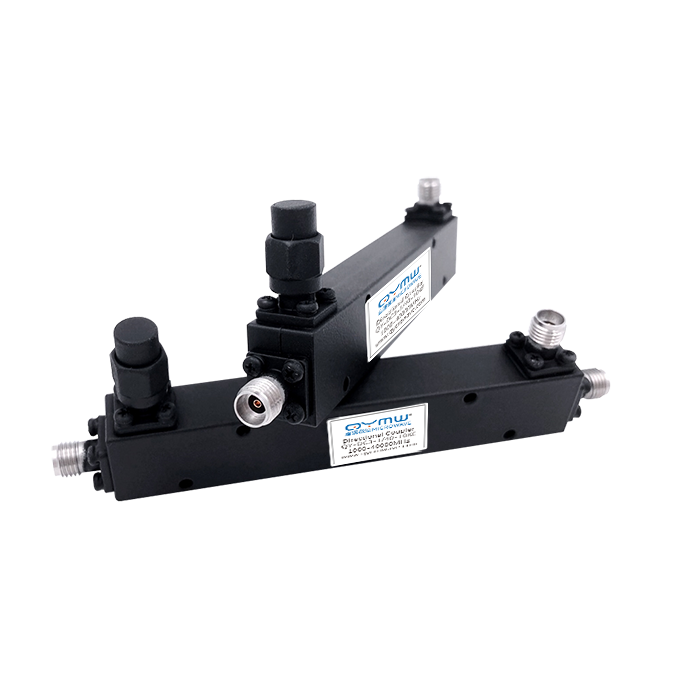

1-40G 耦合度10dB 2.92mm接头
产品型号:QY-DC3-1/40-10KE
频率范围:1000~40000MHz
插入损耗: ≤2.5dB
灵敏度:±1.0dB
耦合度:10±1.2dB
接头:2.92mm母头
阻抗:50Ω
承受功率:30W
详情

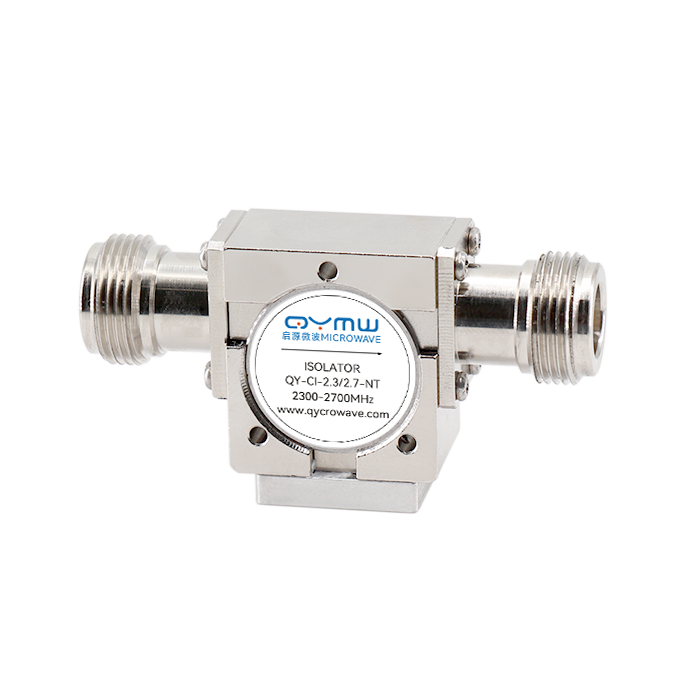

QY-CI-2.3-2.7-NT
频率范围:2.3~2.7GHz
驻波比:1.25(max)1.30(Typ)
阻抗:50Ω
反射功率:20W
接头类型:N母头
反向隔离:20dB Min 18dB Min
工作温度:-30℃~+75℃
通过功率:100W CW
接头材质:不锈钢钝化
详情

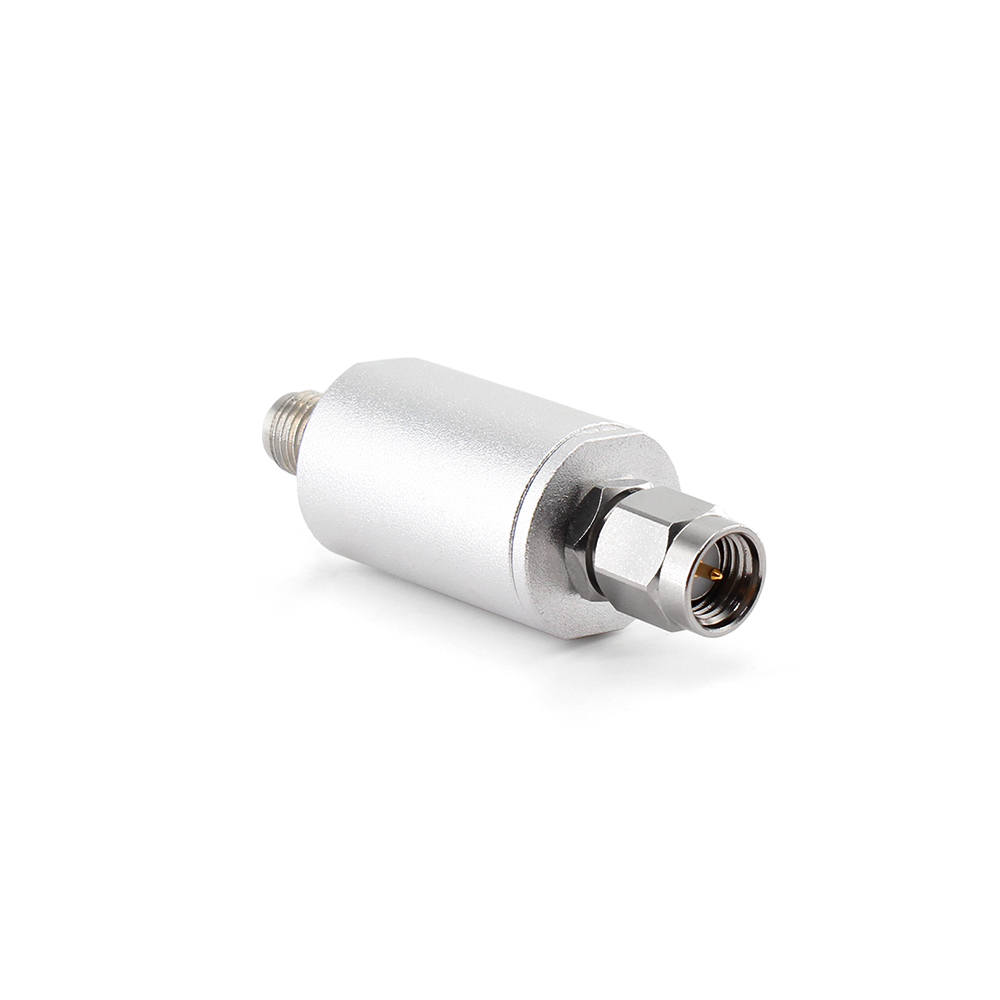

SMABLK隔直器 6G
QY-SMABLK-06-2W
频率范围:100KHz~6GHz
驻波比:1.20(max)1.15(Typ)
阻抗:50Ω
功率:2W
A接头类型:SMA 公头
B接头类型:SMA 母头
工作温度:-55℃~+125℃
内导体材质:铍青铜 镀金
螺套材质:不锈钢 钝化
插入损耗:0.05dB@0.1GHz;0.05dB@1GHz;0.09dB@3GHz;0.13dB@6GHz
隔直电压:200V
接头材质:不锈钢钝化
详情
QY-CC-2/2.5-SR
频率范围:2000~2500GHz
接头类型:SMA母
功率:20W CW
插入损耗:≤0.5dB
隔离度:≥19dB
驻波比:1.30:1(max)
工作温度:0℃~+60℃
方向:正向Clockwise:(1-2-3)
详情

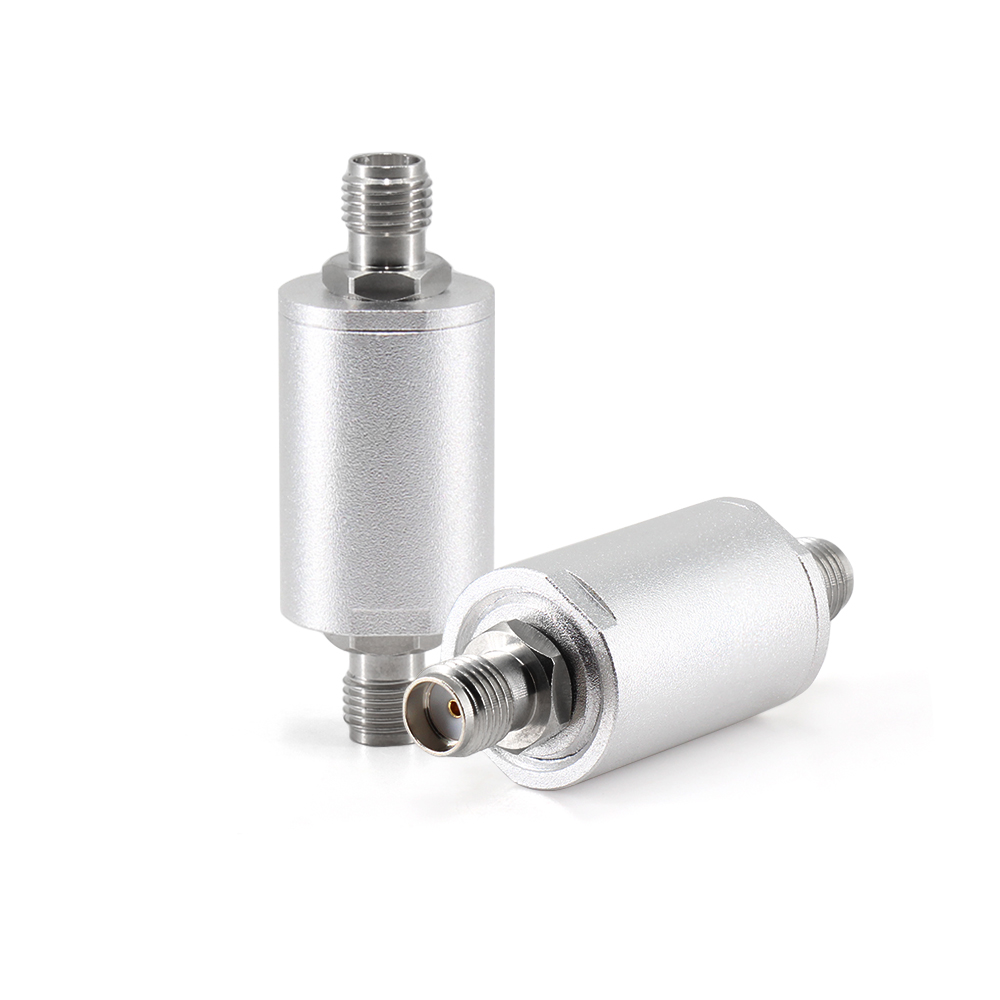

HPF 1500-6000MHz 高通滤波器
QY-HPF-1.5/6-SI
频率:1500-6000MHz
带外抑制1:DC-800MHz:40dB
带外抑制2:800-1000MHz:35dB
功率:3W
截止频率:3dB 1400MHz
回波损耗:>10dB
阻抗:50Ω
接口类型:SMA-母头
详情

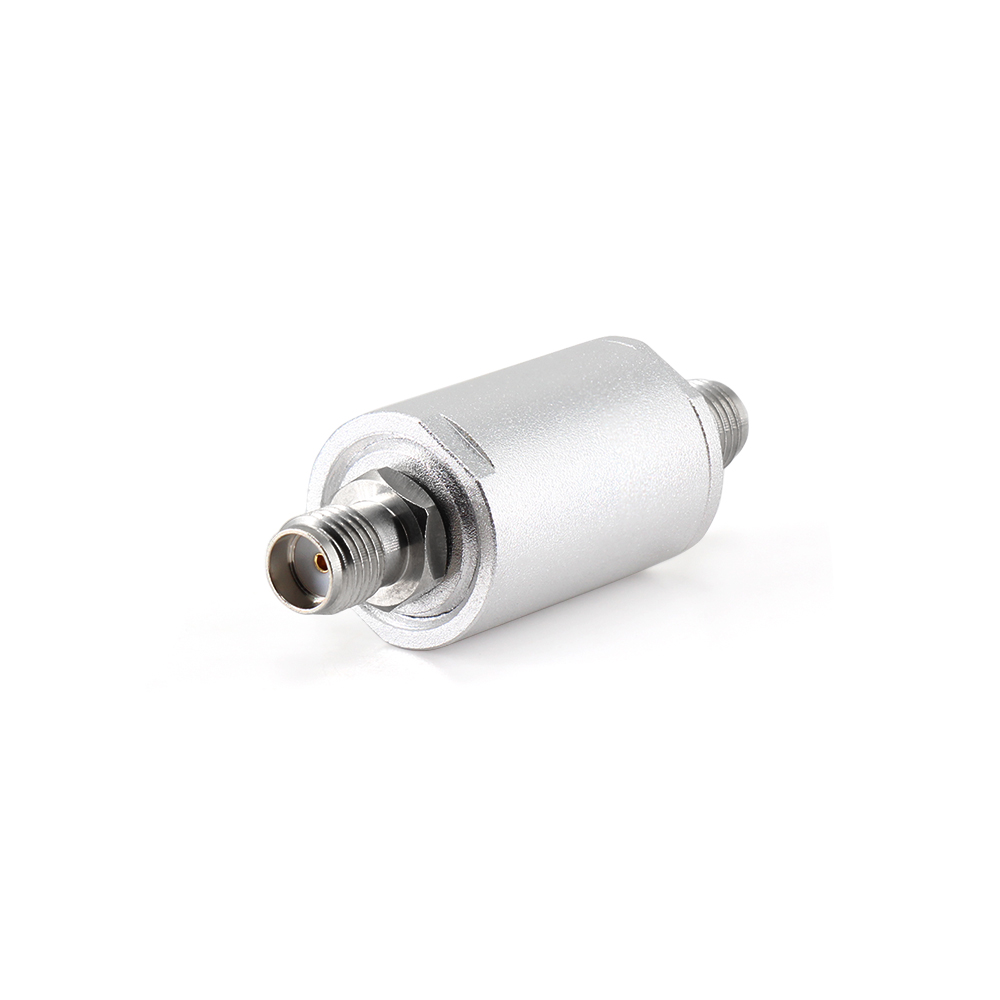

BPF 1165-1287MHz 带通滤波器
QY-BPF-C1221.5M122M-SE
频率:1165-1287MHz
带外抑制1: ≥40dB@DC-1058MHz
带外抑制2:≥40dB@1394-3000MHz
功率:5W
驻波比:≤1.5
插入损耗:≤1.0dB
带内波动:≤0.5dB
阻抗:50Ω
接口类型:SMA-母头
详情
BPF 1558-1592MHz 带通滤波器
QY-BPF-C1575M34M-SE
频率:1558-1592MHz
带外抑制1: ≥40dB@DC-1525MHz
带外抑制2:≥40dB@1625-3000MHz
功率:5W
驻波比:≤1.5
插入损耗:≤1dB
带内波动:≤0.5dB
阻抗:50Ω
接口类型:SMA-母头
详情
BPF 9000-13000MHz 带通滤波器
QY-BPF-9-13-SE
频率:9000-13000MHz
带外抑制1: ≥50dB@DC-8300MHz
带外抑制2:≥50dB@13700-25000MHz
驻波比:≤1.80:1
插入损耗:≤2.0dB
带内波动:≤1.0dB
阻抗:50Ω
接口类型:SMA-母头
详情
BPF 5000-6000MHz 带通滤波器
QY-BPF-5-6-SE
频率:5000-6000MHz
带外抑制1: ≥45dB@DC-4500MHz
带外抑制2:≥45dB@6500-12000MHz
驻波比:≤1.50:1
插入损耗:≤1.0dB
带内波动:≤0.6dB
阻抗:50Ω
接口类型:SMA-母头
详情
BPF 2200-2400MHz 带通滤波器
QY-BPF-2.2-2.4-SE
频率:2200-2400MHz
带外抑制1: ≥60dB@DC-2100MHz
带外抑制2:≥60dB@2500-6000MHz
驻波比:≤1.50:1
插入损耗:≤2.0dB
带内波动:≤1dB
阻抗:50Ω
接口类型:SMA-母头
详情
BPF 550-950MHz 带通滤波器
QY-BPF-0.55-0.95-SE
频率:550-950MHz
带外抑制1: ≥40dB@DC-400MHz
带外抑制2:≥40dB@1100-3000MHz
驻波比:≤1.50:1
插入损耗:≤2.0dB
带内波动:≤1dB
阻抗:50Ω
接口类型:SMA-母头
详情
